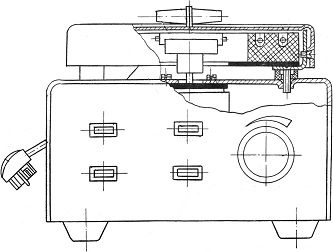

Магнитные мешалки: схема

Зная, как выглядит схема магнитной мешалки, можно понять принцип действия этого устройства для смешивания жидкостей под воздействием электромагнитного поля.

Схема лабораторной мешалки включает элементы:

• электропривод;
• закреплённые на валу магниты;
• выключатель;
• предохранитель;
• регулятор скорости;
• регулятор температуры (отсутствует у моделей без подогрева).

Движущийся механизм и электронные компоненты заключены в корпус с панелью управления, на котором смонтирована установочная платформа.

Существуют магнитные мешалки с подогревом, в этом случае в принципиальную схему прибора включён нагревательный элемент.

После включения мешалки электродвигатель начинает вращать магниты, возникает переменное магнитное поле. В сосуде с жидкостью, установленном на платформе, находится якорь (металлический стержень в оболочке). Попав в магнитное поле, якорь начинает вращаться, тем самым перемешивая жидкость. Наличие регуляторов позволяет изменять скорость вращения якоря, а также температуру нагрева смеси.

Схема лабораторных магнитных мешалок современных моделей может дополняться цепями для вывода информации на дисплей, установки таймера и т.п.
